LiPF6是最常用的電解質(zhì)鋰鹽，它對負(fù)極穩(wěn)定，放電容量大，電導(dǎo)率高，內(nèi)阻小，充放電速度快，然而LiPF6對水分和HF酸極其敏感，且不耐高溫，容易發(fā)生分解反應(yīng)。而LiBF4不僅在50°C的高溫時(shí)，而且可以在-10°C的低溫也有較好的熱穩(wěn)定性，這些優(yōu)勢使得LiBF4又被重新研究。此外,性能最佳的LiAsF6 因?yàn)?價(jià)的As有致癌的因素，故不考慮。因此，考慮到鋰離子電池在高低溫等極端環(huán)境下應(yīng)用的需要。

電解液使用的碳酸酯類，故而在注液前需高溫烘烤，把水分烘到工藝要求范圍內(nèi)。隧道爐，既是把激光焊后電池，經(jīng)過全自動(dòng)真空隧道爐烘干水分的過程，因?yàn)橄乱粋€(gè)工序?yàn)樽⒁?，故必須把水分烘到可以控制的范圍。在隧道爐中，有充氮?dú)猓檎婵?，高溫加熱環(huán)節(jié)，充氮?dú)馐菫榱酥脫Q空氣，破真空（用抽負(fù)壓的時(shí)候，長期負(fù)壓會(huì)損壞設(shè)備，且會(huì)損壞電池，充氮?dú)馐箖?nèi)外部氣壓大致相等）的作用，使得導(dǎo)熱性更好，水分蒸發(fā)得更好。結(jié)束后抽檢測量水分，水分合格才可以往下流轉(zhuǎn)。隧道爐存在由于運(yùn)輸車與線體摩擦，產(chǎn)生粉塵影響電池性能，故而需注意線體材料，降低粉塵影響。

一次注液是首次注液，注液后，通過高溫老化房，使得電解液浸潤到極片里面，參與化學(xué)反應(yīng)，實(shí)現(xiàn)化學(xué)能與電能的轉(zhuǎn)化。需要注意的是某些電解液里面添加了過充保護(hù)劑等添加劑，需保持電解液的保有量，確保電池安全。二次注液，則是化成后對電解液的一個(gè)補(bǔ)充過程，二次注液時(shí)，還兼顧封口，常用的封口方式有采用打膠塞，鋁片激光封口；打鋼珠，點(diǎn)膠封口。為防止粉塵污染和增強(qiáng)浸潤效果，注液后可人工把電池用膠塞封口，化成前拔掉，化成后再次封口，二次注液前拔掉，只有這樣，才能安全的采用疊盤方式高溫老化。這種方式一般要配備化成后抽真空，因?yàn)榛僧a(chǎn)生的氣體需要排出，封口后則不利于氣體排出，后期擬在線體增加抽真空箱。

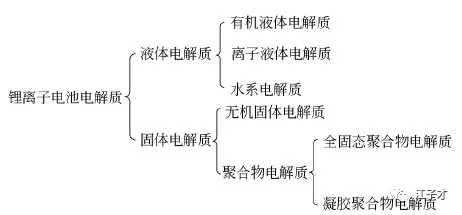

電解液:電解液是鋰離子電池的重要組分，其重量占整個(gè)電池材料的15%，體積占32%。由此可見，電解液的性能及其與兩電極的兼容性直接影響到鋰離子電池的性能。因此，電解液的研究與開發(fā)對鋰離子電池性能的研究與發(fā)展至關(guān)重要。電解液包括電解質(zhì)(LiAsF6、LiBF4、LiPF6)、有機(jī)溶劑(由低粘度的溶劑如DMC碳酸二甲脂(鏈狀)、DEC碳酸二乙脂、DME乙二醇二甲醚、EMC碳酸甲乙脂等和高介電常數(shù)的溶劑如EC碳酸乙烯脂(環(huán)狀)、PC碳酸丙烯脂等按一定的比例混合而成的復(fù)合溶劑)，有時(shí)還加入少量添加劑(SEI成膜添加劑、導(dǎo)電添加劑、阻燃添加劑、過充電保護(hù)添加劑、控制電解液中水和HF含量的添加劑和多功能添加劑)。鋰離子電池使用的電解質(zhì)鹽有多種，一般采用含氟的鋰鹽, 一方面含氟陰離子有電荷離域作用,能抑制電解液中離子對的形成,提高電導(dǎo)率另一方面能提高電解液的電化學(xué)穩(wěn)定性,其中LiBF4由于其不良導(dǎo)電性和循環(huán)性能而沒有得到廣泛應(yīng)用。
